Rohrfedermanometer GL/GLR
- Rohrfedermanometer Typ: GL
- Gehäusedurchmesser: 40, 50 oder 63 mm
- Gehäuse: Bördelringgehäuse aus Edelstahl
- Gehäusefüllung: glyzeringefüllt
- Sichtscheibe: Polycarbonat
- Genauigkeit: 1.6 % bei 50/63 mm, bei 40 mm 2.5%
- Messstoffberührende Teile: bis 600 bar CU – Legierung / ab 600 bar Edelstahl
- Anschluss: G1/4″ unten aus Messing / ab 600 bar Edelstahl
- Messbereiche: diverse
- Option: Anschlusslage hinten zentrisch, Doppelskala innen rot in “psi”, 3-kant-Frontring und Bügel, Hinterer Befestigungsrand
Download Datenblatt als PDFProduktbeschreibung
Glyzerinmanometer NG40/50/63
Typ: GL63 (H), GLR63 (H),..
- Für Messstellen mit hohen dynamischen Druckbelastungen und Vibrationen Hydraulik, Kompressoren, etc.
- Anzeigebereiche bis 1‘000bar
- Ruhebelastung: ¾ x Skalenendwert
- Wechselbelastung: 2/3 x Skalenendwert
- Kurzzeit: Skalenendwert
- Umgebung: -10…60°C
- Messstoff: +60°C
- Schutzart: IP65
- Gehäuse: mit Glyzerinfüllung
Technische Daten:

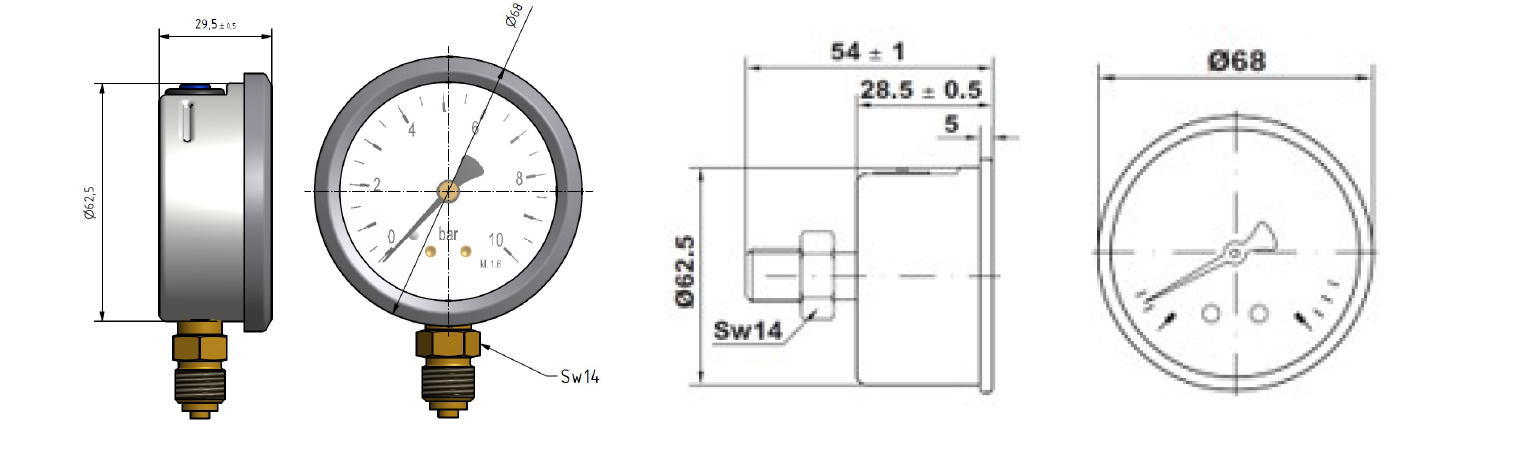

| Nenngrösse: | 63mm, 50mm, 40mm |
| Genauigkeit: | 1.6%, NG40 2.5% vom Skalenendwert |
| Ausführung: | Bördelringgehäuse aus Edelstahl, glyzeringefüllt |
| Messstoffberührte Teile: | Cu-Legierung, ab 600bar Edelstahl |
| Zifferblatt: | Aluminium weiss, Schrift schwarz |
| Sichtscheibe: | Polycarbonat |
| Anschluss: | G¼“ |
| Anschlusslage: | unten, hinten zentrisch Typ GLR |
| Optionen: | -Doppelskala innen rot „psi“
-3-kant Frontring und Klemmbügel -Spezielle Zifferblätter, wie Kundenlogos, rote Marke auf Zifferblatt, etc. -Frontring, hinterer Befestigungsrand, etc. -weitere Optionen auf Anfrage |
